Canon PowerShot SD 4000 IS/IXUS 300 HS

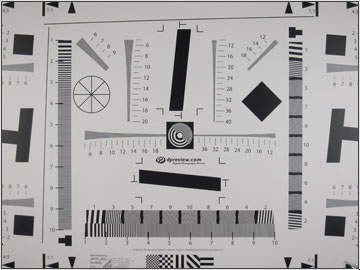

Диаграммы сравнения разрешений (JPEG)
Диаграмма снята в полном диапазоне апертур и отобрано самое четкое изображение.
Студийный свет, камеры были установлены на приоритет апертуры (выбрана оптимальная апертура), стандартные параметры изображения. Компенсация экспозиции установлена так, чтобы поставлять приблизительно 80% яркости на белые области.
Что мы хотим здесь показать – так это насколько хорошо камера способна показывать детали на нашей стандартной тестовой диаграмме по сравнению с теоретическим максимальным разрешением сенсора, это хорошо видно на диаграмме - просто количество вертикальных пикселей (диаграмма показывает количество единичных линий на высоту картинки, теоретически пределом является 1 строка на пиксель). За этим пределом (когда говорим о паре линий, обычно именуемых частотой найквиста) сенсор не может верно записывать детали изображения и происходит эффект наложения.
Этот предел редко достигается, поскольку на большинство сенсоров установлены фильтры подавления шумов. Фильтры подавления шумов предназначены для уменьшения неприятного эффекта муаровости, но при этом они также уменьшают разрешение (относительная сила и качество этих фильтров изменяются от камеры к камере). Хотя, в теории сенсор без такого фильтра, когда связан с 'отличным’ объективом, поставляет разрешение, равное своему пределу найквиста. Следовательно, даже если это эффективно недостижимо с нормальным оборудованием при нормальных съемочных ситуациях, понимание теоретического предела сенсора обеспечивает полезный стандарт для по возможности наилучшего исполнения. Найквист указан на этих кадрах красной полосой.

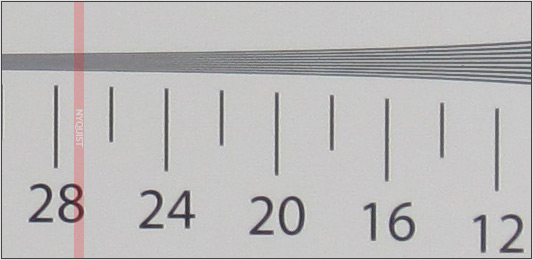

Горизонтальное разрешение

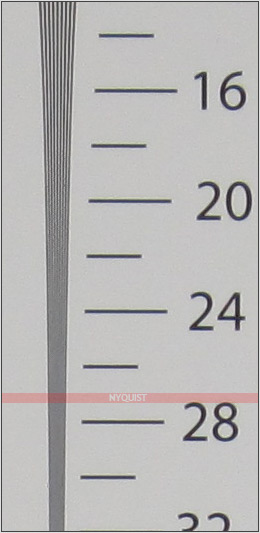

Вертикальное разрешение
Разрешение хорошее, если не великолепное. Эти кадры, снятые в 75mm эквиваленте, показывают разрешение, очень аналогичное разрешению похожей по пикселям Canon S90, но, некоторым образом, хуже Samsung TL500.
Дефекты резкости ясно видны, когда линии сходятся к исчезающему разрешению камеры (точка, в которой четкие линии смешиваются в серый). Нет признака интерферограммы муаровости, что может произойти, когда при обработке изображений пытаются вытянуть слишком много ультра-мелких деталей.
